| Product name: | 440V Cable Making Rigid Stranding Machine | Use for: | Cable making |
|---|---|---|---|
| Bobbin sizes: | 630/500/710 | Materials: | Copper, aluminum, steel |
| Power: | 380-415/440 V | Capstan Wheel Diameter: | 2000 mm |
| Warranty time: | 1 year | Machine color: | Customization |
| Podkreślić: | Sztywna linka do produkcji kabli,maszyna do nawijania drutu z bocznym dolnym ładowaniem,maszyna do nawijania sztywnego kabla |
||

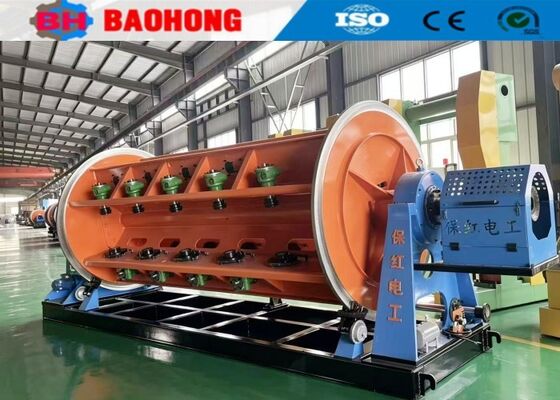

Maszyna do tworzenia kabli 440 V z sztywnym naciąganiem bocznym
Jest stosowany do skręcania i zgrubiania przewodnika w kształcie wentylatora, skręcania i ciągania przewodnika okrągłego oraz wstępnego skręcania i skręcania rdzenia przewodnika.Głównie stosowane do przewodów miedzianych i aluminiowych systemy drutu skręconego,ciśnięte i wyciągnięte okrągłe pręty przewodzących segmentów przewodzących skręconych przedciśniętych.
2. Cechy
2.1 Wszystkie klatki, głowice przedspirałowe, głowice taśmowe, kapstan i podnośnik są napędzane oddzielnie.
2.2 Wszystkie bobiny mogą być ładowane/rozładowywane jednocześnie za pomocą automatycznego urządzenia załadunkowego, skracając w ten sposób czas załadunku/rozładowania do maksymalnie 30 minut.
2.3 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.4 Dostępne wielkości wielokrotnych kołnierzy630,710, itp.)
2.5 Wielokrotny gospodarz z wielokrotnym numerem klatki12.18.24.30)) nieobowiązkowe.
3System transmisji i sterowania
3.1 Zasilanie: Zgodnie z wymaganiami klienta
3.2 Temperatura otoczenia: ≤ 40°C
3.3 Silnik główny jest napędzany przez silnik zmiennej częstotliwości prądu przemiennego i sterowany przez falownik.
3.4 Inwerter: Siemens
3.5 Główne elementy elektryczne niskiego napięcia: Siemens
3.6 Silnik: Siemens
3.7 PLC, ekran dotykowy Siemens
4Główne dane techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |

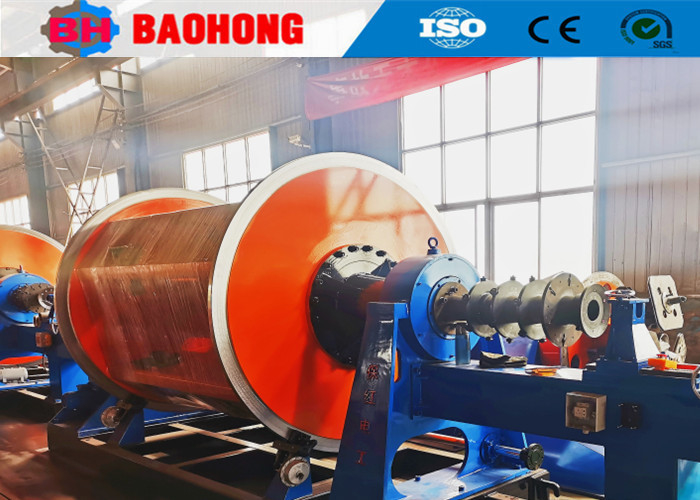

5Zdjęcia.
6Zdjęcie z opakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
