Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Ful-automatyczna inteligentna cewka JLK-630/1+6+12+18+24 z oddzielnym napędem silnikowym | Tworzywo: | Drut miedziany, aluminiowy i drut stalowy |
|---|---|---|---|
| Stosowanie: | Stranding | Max. Maks. stranded conductor OD przewód linkowy OD: | φ45 mm |
| Kształt: | Automatyczny kształt maszyny | Maksymalna siła odciągania: | 15t |
| Kolor: | Wymagania klienta | Gwarancja: | 12 miesięcy |

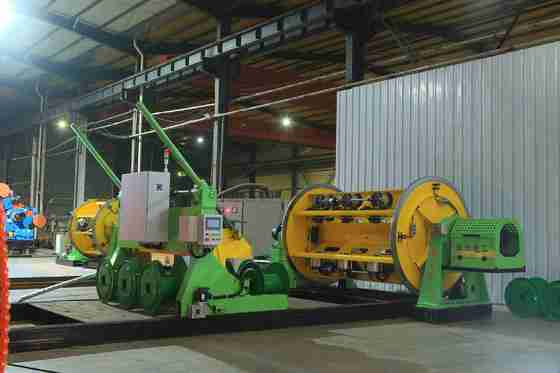

Całkowicie automatyczny inteligentny cewnik JLK-630/1+6+12+18+24 z oddzielnym napędem silnika
1. Wniosek
Ta maszyna jest głównie stosowana do produkcji drutu z wieloma przekroczkami i dużymi długościami ze stali, aluminium i miedzi, aluminium i
przewodniki ze stopu aluminium bez strun zwrotnych; może być również stosowany do skręcania i zgęszczania okrągłych, specjalnych,
rdzeń przewodników o kształcie i sektorze.
2Główne parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Klatka dla bobinów | 75-560 mm | 75-560 mm | ||
| 18 Klatka dla bobinów | 92-680 mm | |||
| 24 Klatka dla koziaków | 108-790 mm | |||
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 258 obrotów/min | 258 obrotów/min | 258 obrotów/min |
| 12 Klatka dla bobinów | 236 obrotów/min | 236 obrotów/min | ||
| 18 Klatka dla bobinów | 202 obrotów/min | |||
| 24 Klatka dla koziaków | 176 obrotów/min | |||
| Kapstan | Średnica koła Capstan | 1250 mm | 1600 mm | 2000 mm |
| Maksymalna siła odciągania | 8 T | 10 T | 15 T | |
| Wielkość bobina | PND630 | PND630 | PND630 | |
| Centrum Payoff Bobbin | PND630 | PND630 | PND630 | |
| Wykorzystanie bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 35 m/min | 40 m/min | 50 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |
3- Główna. cechy
3.1 Cała maszyna jest napędzana przez niezależny silnik, a każda sekcja klatki i kapstan jest napędzana przez oddzielny magnes stały.
Klatka jest napędzana do obrotu poprzez dedykowaną skrzynkę biegów, która uproszcza strukturę w porównaniu z tradycyjnym podgrunkiem
łączenie wału napędzane sztywnym typem strun i sprawia, że utrzymanie urządzeń jest wygodniejsze.
3.2 Układ sterujący całej maszynie wykorzystuje PLC z serii Inovance, a różne parametry procesu produkcyjnego są ustawiane za pośrednictwem ekranu dotykowego.
Każda sekcja klatki i kapstan są napędzane przez serwo silnik Jiangsu Zhima, a sterownik silnika jest urządzenie konwerter częstotliwości.
W celu uzyskania dokładności transmisji, silnik przesyłowy przyjmuje zwrotną sygnalizację kodera siatki, a cała maszyna przyjmuje metodę komunikacji autobusem, aby
W rzeczywistej produkcji użytkownicy ustalają parametry procesu, takie jak wysokość każdej sekcji klatki i wysokość
prędkość linii produkcyjnej na ekranie dotykowym zgodnie z wymaganymi specyfikacjami kabla; przy uruchomieniu prędkość każdej transmisji
część jest automatycznie obliczana przez PLC w celu zapewnienia synchronizacji całej maszyny i dokładności przesuwania skręconego drutu oraz
System elektronicznego sterowania posiada zaawansowaną technologię, wygodną obsługę i
niezawodne działanie.
3.3 Do wykrywania pęknięcia drutu wykorzystuje się zasadę impulsu, która może precyzyjnie określić sygnał pęknięcia drutu dowolnej bobiny w każdej sekcji
Za pomocą wyświetlacza na ekranie dotykowym operator może szybko rozwiązać problem i rozpocząć następny start
Wstawaj.
3.4 Maszyna wykorzystuje sterownik programowalny Inovance i autobus terenowy do jednolitego sterowania i koordynacji stanu pracy wszystkich części urządzenia.
Inovance używa ekranu dotykowego do ustawiania i wyświetlania
System elektronicznego sterowania jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w pracy.
3.5 Mechaniczne i elektryczne sterowanie tą konstrukcją przyjmuje obecnie najnowocześniejszy, w pełni automatyczny proces załadunku i rozładunku cewki w
Chiny, które znacznie poprawiają wydajność pracy w załadunku i rozładunku cewki!
4Główne składniki
4.1 Φ630 Stojak wypłaty
4.2 #rodzaj stołu kierowniczego drutu
4.3 6B, 12B, 18B, 24B strander
4.4 Urządzenie do składania drutu i sprężania
4.5 Horyzontalny licznik liczników (mechaniczny, elektroniczny)
4.6 Φ 2000 silny podwójny kapstan
4.7 Stojak do odbioru i wypłaty typu gantry Φ2500 zamontowany na górze
4.8 Elektryczny układ sterujący
4.9 System ochrony bezpieczeństwa
4.10 Układ obciążeniowy o poziomej cewce, zamontowany po boku

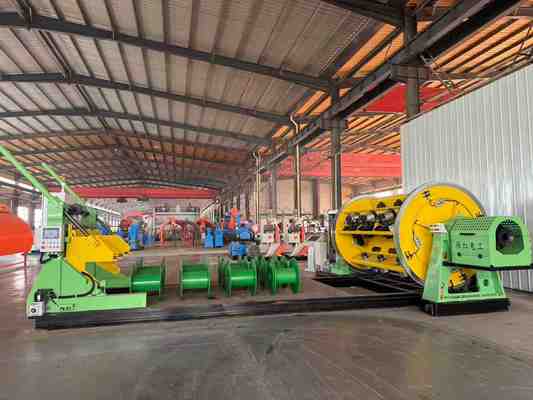

5.Zdjęcia
6- Zdjęcia z pakowania.
7Nasza fabryka i firma
Hebei Baohong Electrical Machinery Co., Ltd. została założona 1 sierpnia 2006 r.
która leży w trójkątnym centrum Pekinu, Tianjin i Shijiazhuang, firma korzysta z wygodnego transportu i obfitości żelaza i stali
Począwszy od produkcji serii produktów maszynowych, firma przeszła 18 lat rozwoju.
W związku z korzyściami i siłą techniczną, firma nieustannie bada i rozwija nowe technologie i procesy, osiągając stałe
wzrost i stopniowe przekształcanie się w kompleksowy podmiot gospodarczy o zaawansowanej technologii produkcyjnej, silnej zdolności produkcyjnej oraz
sieci sprzedaży obejmujące cały kraj i zagranicą.
Firma zajmuje powierzchnię fabryczną 30 000 metrów kwadratowych, zatrudnia ponad 100 pracowników, w tym 12 inżynierów mechanicznych i elektrycznych,
Obecnie, dzięki wprowadzeniu dużych urządzeń przetwórczych i
badania, rozwój i ulepszenie procesów, firma stała się jedynym producentem w Chinach, który produkuje klatki JLK
zestawy serii maszyny do wiązania na linii montażowej.
