Szczegóły Produktu:
Zapłata:
|
| Nazwa: | 630 sztywna maszyna pasmowa dla drutu aluminiowego i miedzianego | Typ: | JLK-630 |
|---|---|---|---|
| Funkcjonować: | Strata | Tworzywo: | Miedź, aluminium, stal itp. |
| Stranding Pitch: | bezstopniowa regulacja | Termin gwarancji: | 12 miesięcy |
| Kolor wyposażenia: | dostosowane | Max. Układanie OD: | 15-55MM |
| Podkreślić: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||
630 Maszyna do skręcania typu sztywnego dla drutu aluminiowego i miedzianego
1. Zastosowanie
Maszyna ta jest głównie używana do skręcania bezskrętnnego drutów aluminiowych z rdzeniem stalowym (ACSR) o dużym przekroju i długiej długości oraz przewodów ze stopu aluminium. Może być również stosowana do skręcania bezskrętnnego i zagęszczania przewodów miedzianych z rdzeniami okrągłymi, o specjalnym kształcie i sektorowymi.
2. Główny komponent
2.1 Stojak odwijający Φ630 1kpl
2.2 Stojak prowadzący drut typu # 1kpl
2.3 Skręcarka 6B, 12B, 18B 3kpl
2.4 Matryca do montażu drutu i urządzenie zagęszczające 3kpl
2.5 Licznik metrów (mechaniczny, elektroniczny) 1kpl
2.6 Mocny podwójny kołowrót Φ 2000 1kpl
2.7 Kolumnowy nawijak Φ 2500 z przesuwem 1kpl
2.8 System sterowania elektrycznego 1kpl
2.9 System ochrony bezpieczeństwa 4kpl
3. Cechy
3.1 Cała maszyna jest napędzana niezależnym silnikiem, a każda sekcja klatki i kołowrotu jest napędzana oddzielnym silnikiem serwo synchronicznym z magnesami trwałymi. Klatka jest napędzana do obrotu za pomocą dedykowanej przekładni, co upraszcza konstrukcję w porównaniu do tradycyjnych sztywnych skręcarek napędzanych wałem łączącym i ułatwia konserwację sprzętu.
3.2 Sterowanie całej maszyny wykorzystuje sterowniki PLC serii Siemens i Inovance, a różne parametry procesu produkcyjnego są ustawiane za pomocą ekranu dotykowego. Każda sekcja klatki i kołowrotu jest napędzana silnikiem serwo Jiangsu Zhima, a sterownik silnika jest urządzeniem konwertera częstotliwości. Aby zapewnić dokładność transmisji, silnik napędowy wykorzystuje sprzężenie zwrotne z enkoderem kratowym, a cała maszyna wykorzystuje metodę komunikacji magistralą, aby zapewnić dokładność transmisji sygnału. W rzeczywistej produkcji użytkownicy ustawiają parametry procesu, takie jak skok każdej sekcji klatki i prędkość linii produkcyjnej na ekranie dotykowym, zgodnie z wymaganymi specyfikacjami kabla. Podczas uruchamiania prędkość każdej części napędowej jest automatycznie obliczana przez PLC, aby zapewnić synchronizację całej maszyny i dokładność skoku skręconego drutu, a także osiągnąć bezstopniową regulację prędkości całej maszyny. Elektroniczny system sterowania ma zaawansowaną technologię, wygodną obsługę i niezawodne działanie.
3.3 Zasada impulsowa jest używana do wykrywania zerwania drutu, co pozwala na dokładne określenie sygnału zerwania drutu z dowolnej szpulki w każdej sekcji klatki, zapewniając dokładność wykrywania. Poprzez wyświetlacz na ekranie dotykowym operator może szybko rozwiązać problem i rozpocząć następne uruchomienie.
3.4 Maszyna wykorzystuje programowalny sterownik PLC Inovance i magistralę terenową do jednolitego dowodzenia i koordynowania stanu pracy wszystkich części maszyny, a także wykorzystuje falownik do sterowania uruchamianiem i pracą silnika AC. Ekran dotykowy Inovance służy do ustawiania i wyświetlania różnych parametrów procesu. Elektroniczny system sterowania jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w działaniu.
4. Główne parametry techniczne
| Model (Maszyna do skręcania typu sztywnego) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Średnica pojedynczego drutu | Miedź | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminium | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodu | φ15 mm | φ25 mm | φ45 mm | |
| Skok skręcania | Klatka do skręcania 6 szpul | 60-500 mm | 60-500 mm | 60-500 mm |
| Klatka do skręcania 12 szpul | 75-560 mm | 75-560 mm | ||
| Klatka do skręcania 18 szpul | 92-680 mm | |||
| Klatka do skręcania 24 szpul | 108-790 mm | |||
| Prędkość obrotowa | Klatka do skręcania 6 szpul | 258 obr/min | 258 obr/min | 258 obr/min |
| Klatka do skręcania 12 szpul | 236 obr/min | 236 obr/min | ||
| Klatka do skręcania 18 szpul | 202 obr/min | |||
| Klatka do skręcania 24 szpul | 176 obr/min | |||
| Kołowrót | Średnica koła kołowrotu | 1250 mm | 1600 mm | 2000 mm |
| Maksymalna siła wyciągania | 8 T | 10 T | 15 T | |
| Szpula | PND630 | PND630 | PND630 | |
| Centralna szpula odwijająca | PND630 | PND630 | PND630 | |
| Szpula nawijająca | 1800mm | 2500mm | 2500mm | |
| Maksymalna prędkość liniowa wyciągania | 35m/min | 40 m/min | 50 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |

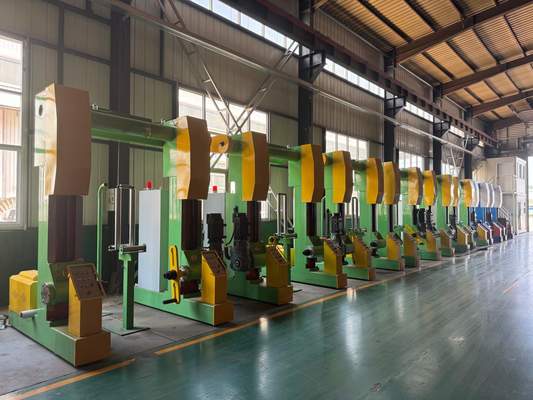

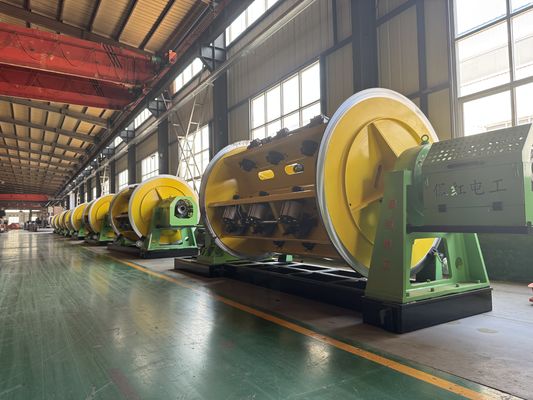

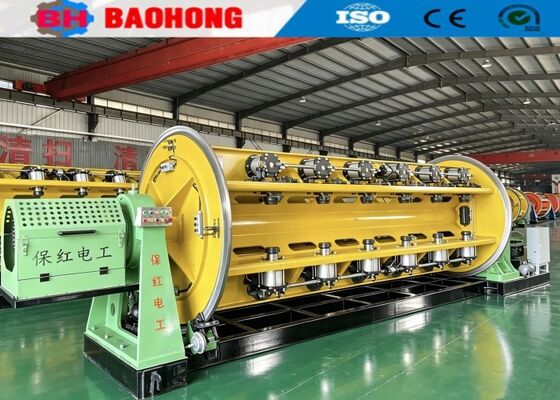

5.Zdjęcia
6. Zdjęcie pakowania
7. Wprowadzenie do naszej fabryki i firmy
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego Miasta Hejian, Prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i maszyn do układania i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK jako zautomatyzowaną linię produkcyjną, a także samodzielnie opracowaliśmy linie do skręcania typu łukowego JGB, linie do kablowania typu łukowego CGB i linie do układania typu koszowego CLY o wysokiej prędkości.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z czego 8000 metrów kwadratowych to warsztaty produkcyjne. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęliśmy się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
