Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Obrotowy łuk typu Skip Strander Machine Wire Cable Making Equipment | Model: | GB-630(500)/JGB-700/JGB-800 |
|---|---|---|---|
| Materiał: | Miedź, aluminium, drut stalowy | PLC: | Siemensa |
| Marka łożyska: | NSK | Marka silnika: | Siemensa |
| Kolor maszyny: | Opcjonalnie | Okres gwarancji: | Jeden rok |
| Podkreślić: | Wykonywanie kabli drutowych Pomiń Strand,Obracanie Pomiń Strand,Pomiń sprzęt do robienia kabli |
||

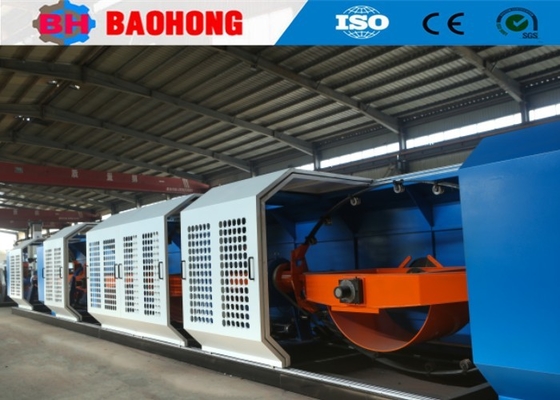

Maszyna do produkcji kabli drutowych typu obrotowego łuku skipowego
1. Wniosek
Ta maszyna jest głównie stosowana do wiązania drutu miedzianego lub drutu Al, ACSR i drutu stalowego.
2. Struktura
2.1 Prężnik jednego drutu Drut miedziany φ1,3-φ4,5 mm
Włókno aluminiowe φ1,5·φ5,0 mm
Drut stalowy φ1,0 φ3,8 mm
2.2 Odległość nawigacji 40-372,7 mm
2.3 Moc silnika głównego 37 kW
2.4 Prędkość obrotowa skoku 800 r/min.
2.5 Specyfikacje rolki odbiórczej PN800-PN1600
2.6 Specyfikacje koła kapstanu φ1200 ((Urządzenie podwójnego kapstanu)
2.7 Wielkość bobina PND560
2.8 Wymiary 14600 mm*1710 mm*1650 mm
|
Model (Skip Stranding Machine)
|
JGB-630 ((500) | JGB-700 | JGB-800 | |
|
Średnica pojedynczego drutu
|
Miedź | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminiowe | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
Włókna stalowe ocynkowane
|
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
Maksymalny OD przewodnika na strumieniu
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 310,1-235,0 mm | 310,1-235,0 mm | 310,1-235,0 mm |
| Max. Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 1000 obrotów/min | 800 obrotów/min | 700 obrotów/min |
| Kapstan | Średnica koła Capstan | 1200 mm | 1400 mm | 1400 mm |
| Maksymalna siła odciągania | 10 T | 10 T | 12 T | |
|
Moc silnika
|
37 kW | 45 kW | 55 kW | |
|
Wielkość bobina
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Centrum Payoff Bobbin
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Wykorzystanie bobbin
|
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Maksymalna prędkość liniowa przy odbiciu
|
235 m/min | 200 m/min | 170 m/min | |
|
Wysokość środkowa
|
1000 mm | 1000 mm | 1000 mm | |
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
