Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Sztywna maszyna do skręcania drutów i kabli | Aplikacja: | Splatanie drutu |
|---|---|---|---|
| Szpulki: | 500 / 630 / 710/720 | Materiał: | Drut miedziany, aluminiowy i drut stalowy |
| Maksymalna średnica zewnętrzna przewodu linkowego: | φ35-55 mm | Marka PLC: | SIEMENS |
| Farba: | dostosowane | Okres gwarancyjny: | Roczna gwarancja |
| Podkreślić: | Sztywna maszyna do splatania drutu,maszyna do splatania drutu PLC,maszyna do splatania drutu 62 |
||
DIN 4639 PLC Stalowa sztywna maszyna do skręcania drutu i kabli 62,3 m / min
1. Wstęp
Maszyna jest używana do gołego drutu aluminiowego o kompaktowych splotach, gołego drutu miedzianego i ACSR do produkcji kabli zasilających.
2. Funkcje
1) Sztywne skręcanie ramy jest zaprojektowane z 1 + 6 + 12 + 18 + 24 + 30 + 36 bębenkami.
2) Szpula: 500mm, 630mm, 710mm DIN 46397 Standard / Zmodyfikowany.
3) Napędzany przez 36-stopniową zmienną przekładnię, podwójny układ ciągnięcia i podwójne urządzenie aktywne.Naturalne rozłożenie drutu zapobiega ścieraniuuszkodzenia podczas skręcania.
4) Najbardziej zaawansowane urządzenie zatrzymania awaryjnego, bezpośrednio kontrolujące każdą rolkę.Jak tylko pęknie jakikolwiek drut, całymaszyna natychmiast zatrzyma się automatycznie.
5) Zapewnienie uzupełnienia po każdym zerwaniu drutu, szczególnie nadaje się do kabli zasilających i wysoko zagęszczonego sieciowania produkcja kabli.
6) System sterowania Siemens PLC, działający na ekranie dotykowym.
3. Dane techniczne
| Model (sztywna maszyna do splotów) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do skręcania szpul | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka do skręcania szpul | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka do skręcania szpul | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka do skręcania szpul | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Klatka na 30 szpul | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do skręcania szpul | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| 12 Klatka do skręcania szpul | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| 18 Klatka do skręcania szpul | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| 24 Klatka do skręcania szpul | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| Klatka na 30 szpul | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Kabestan | Średnica koła kabestanu | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Poziom | 500-2500mm | 500-2500mm | 500-2500mm |
| Moc silnika | 90-180 KW | 110-180 KW | 130-180 KW | |
| Rozmiar szpulki | 500*375*127 | 630*475*127 | 710*530*127 | |
| Środkowa szpula wypłaty | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpula odbiorcza | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa odciągania | 69 m/min | 69 m/min | 62 m/min | |
| Centralna wysokość | 1000 mm | 1100 mm | 1100 mm | |

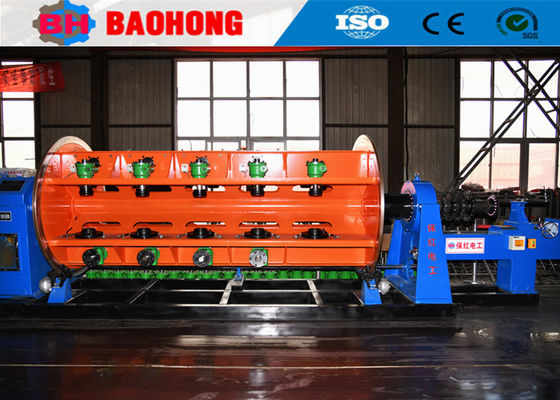

4. Zdjęcie

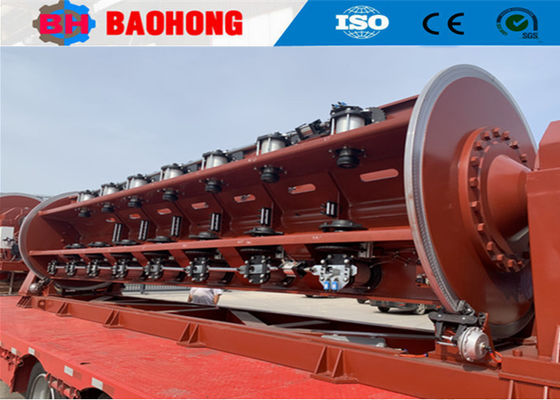

5. Zdjęcie opakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyny do skręcania drutu i układania drutu w północnych Chinach.
Od 2006 roku, opierając się na trosce i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyny do skręcania drutu i maszyny do układania i dokonała znacznej poprawy.Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii sztywnych lin JLK jako linię montażową w Chinach, a także niezależnie opracowaliśmy linie do splatania JGB Bow, okablowanie typu CGB Bow i Linie do układania typu CLY High speed Cradle.
Teraz Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu badań i rozwoju.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do splotów w Chinach.
