Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Sztywna rama Strander z drutu miedzianego | Rozmiary szpul: | 500 / 630 / 710/720 |
|---|---|---|---|
| Materiały: | Drut miedziany, aluminiowy i drut stalowy | Stosowanie: | Sztywne skręcenie |
| napięcie: | 380V/415V 50/60Hz | Kolor maszyny: | Opcjonalnie |
| Wysokość środka: | 1100 mm | Okres gwarancji: | Jeden rok |
| Podkreślić: | Sztywna skręcarka o dużej prędkości,sztywna rama z drutu miedzianego,sztywna szpula z szpulą 500 mm |
||
Maszyna do szybkiego sztywnego sznurkowania jest głównie stosowana do sznurkowania i zgrubiania okrągłego przewodnika miedzianego i przewodnika aluminiowego;i może być również stosowany do niewróconych strun dużej sekcji, długich drutów aluminiowych o miedzianych rdzeniach i przewodów ze stopu aluminiowego.
2. Cechy
2.1 Stranding typu sztywnej ramy jest zaprojektowany z klatką 1+6+12+18+24+30+36.
2.2 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Standard / Zmodyfikowany.
2.3 Może dokładnie oszacować sygnał pęknięcia każdej szlify w każdej klatce, wykorzystując cyfrowe skanowanie ilościowe, a położenie pęknięcia można wyświetlić na ekranie dotykowym.
2.4 W przypadku awarii zasilania maszyna zatrzymuje się pod kontrolą układu hamulcowego awaryjnego, umożliwiając utrzymanie koła przez ciśnienie sprężyny przy użyciu wtórnego blokowania pozytywnego.Uwolnienie bobina jest przez zewnętrznie zapakowane pneumatyczne sprężone powietrze.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3. Parametry maszyny
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |

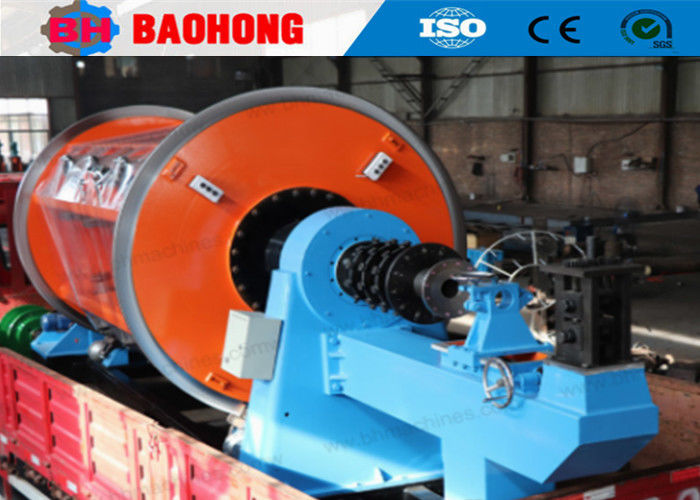

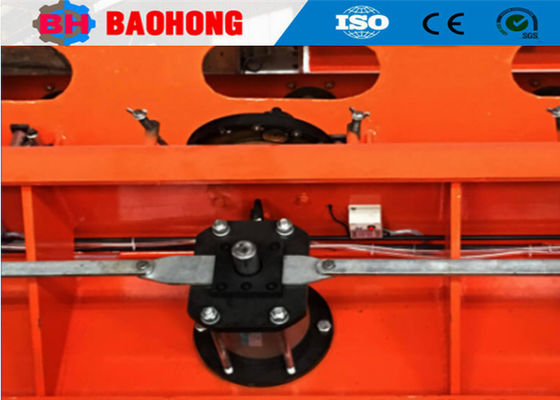

4Zdjęcia.
5- Zdjęcia z pakowania.
6.Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
