Szczegóły Produktu:
Zapłata:
|
| Nazwa przedmiotu: | Trwała maszyna do produkcji drutu miedzianego | Tworzywo: | Miedź, aluminium, stal |
|---|---|---|---|
| Nadaje się do: | Skręcanie drutu i kabla | Specyfikacja szpulki: | 630/500 |
| Zakres skoku: | 500-2500 mm | Szpula odbiorcza: | 2500*1500*125 |
| Szpulka płatnicza: | 1600*800*80 | Kod Hs: | 847940 |
| Podkreślić: | sztywny stelaż ramy,maszyna do skręcania linek drutowych |
||
12+18+24/630 Trwała maszyna do produkcji drutu miedzianego Automatyczne ładowanie
1. Zastosowanie
Maszyna nadaje się do splatania długich i przekrojowych gołych drutów aluminiowych z miedzi, stopów aluminium, aluminiowych kabli stalowych wzmacniających w celu wytworzenia następujących kabli elektroenergetycznych, przewodów sektorowych, zagęszczonych na okrągło.
2. Główne elementy
2.1 Spłata
2.2 Sztywna linka
2.3 Uchwyt matrycy do zagęszczania i montażu
2.4 Koncentryczna maszyna taśmująca
Kabestan 2,6 1200
2.7 Stanowisko przejazdowe
2.8 Odbiór typu kolumny
2.9 Wał napędowy
2.10 Elektryczna szafa sterownicza
3. Funkcje
3.1 Dostosowujemy tę maszynę do skręcania klatkowego zgodnie z wymaganiami klientów.
3.2Załadunek i rozładunek to automatyczne pozycjonowanie, co jest bardzo prostą operacją.
3.3 Ładowanie grupy szpul przy użyciu podłogi hydraulicznej. Ładowarki z wózkiem bocznym są również opcjonalne.
3.4 System powolnego pozycjonowania zapewnia dokładny kąt załadunku i rozładunku.
3.5 Typ tarczy Hamulec pneumatyczny do klatki.
3.6 Wyposażony w sterownik PLC, opcjonalny.
4. Dane techniczne
| Model (sztywna maszyna do skręcania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka do nawijania szpulki | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka do nawijania szpulki | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Klatka do nawijania szpulki | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| 12 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| 18 Klatka do nawijania szpulki | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| 24 Klatka do nawijania szpulki | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| 30 Klatka do nawijania szpulki | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Kabestan | Średnica koła kabestanu | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągu | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Poziom | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180KW | 130-180 kW | |
| Rozmiar szpulki | 500*375*127 | 630*475*127 | 710*530*127 | |
| Środkowa szpulka wypłaty | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpulka odbiorcza | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa odciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |

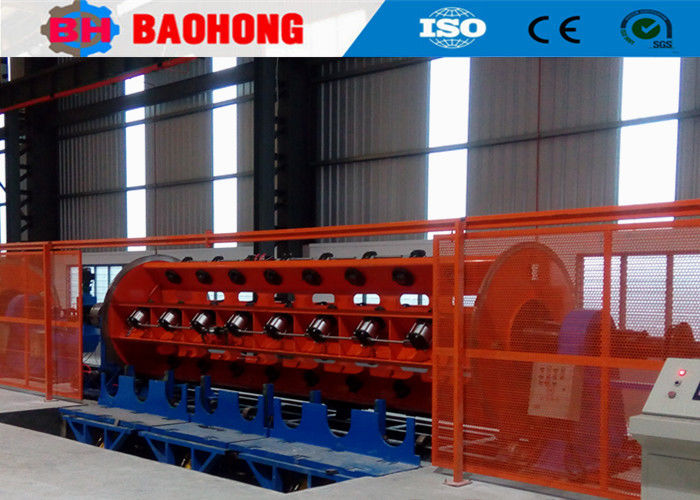

5. Zdjęcia
6. Zdjęcie pakowania

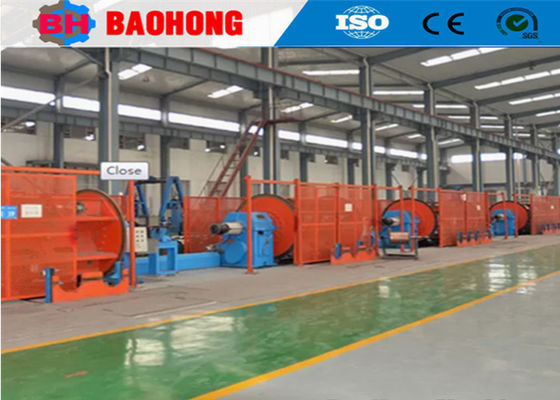

7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
