Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Maszyna do produkcji kabli ze sztywnego drutu Strander | Typ: | Sztywny |
|---|---|---|---|
| Rozmiary rolek: | JLK-500/JLK-630/JLK-710/720 | Przybory: | Drut miedziany, aluminiowy i drut stalowy |
| Maksymalna prędkość liniowa (500): | 69 m/min | Max. Maks. stranded conductor OD(500) przewód linkowy OD(500): | φ35-55 mm |
| Wysokość środka: | 1000 mm | Kolor wyposażenia: | jako Żądanie |
| Podkreślić: | sztywna maszyna do skręcania ramek,maszyna do skręcania kabli drutowych |
||
Maszyna do produkcji drutu i kabli typu sztywnego 12+18+24 na szpulę 630 mm
1. Zastosowanie
Maszyna ta jest głównie używana do produkcji przewodów aluminiowych, miedzianych i ACSR o kształcie lub okrągłym, do skręcania, zagęszczania, ciągnienia i wstępnego formowania pojedynczych rdzeni.
2. Główne komponenty
2.1 Odwijak
2.2 Klatki skręcające
2.3 Uchwyt matrycy zagęszczającej i montażowej
2.4 Urządzenie do wstępnego skręcania i zagęszczania
2.5 Miernik długości
2.6 Ciągadło
2.7 Stojak poprzeczny
2.8 Nawijak kolumnowy
2.9 Szafa sterownicza i szafa operacyjna
3. Parametry techniczne
| Model (Maszyna do skręcania sztywnego) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica drutu pojedynczego | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Krok skręcania | Klatka skręcająca z 6 szpulami | 40-719 mm | 51-896 mm | 54-963 mm |
| Klatka skręcająca z 12 szpulami | 40-719 mm | 51-896 mm | 54-963 mm | |
| Klatka skręcająca z 18 szpulami | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Klatka skręcająca z 24 szpulami | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Klatka skręcająca z 30 szpulami | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | Klatka skręcająca z 6 szpulami | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| Klatka skręcająca z 12 szpulami | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| Klatka skręcająca z 18 szpulami | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| Klatka skręcająca z 24 szpulami | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| Klatka skręcająca z 30 szpulami | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Ciągadło | Średnica koła ciągadła | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła wyciągania | 30 T | 30 T | 40 T | |
| Urządzenie do wstępnego spiralowania | Krok | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 KW | 110-180 KW | 130-180 KW | |
| Rozmiar szpuli | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centralna szpula odwijająca | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpula nawijająca | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna liniowa prędkość wyciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |

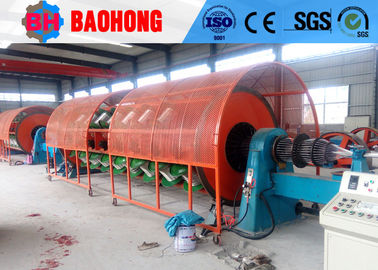

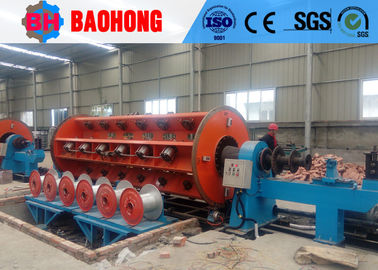

4. Zdjęcia
5. Zdjęcie opakowania

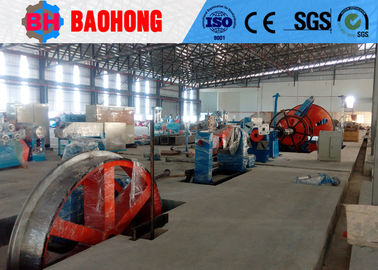

6. Wprowadzenie do naszej fabryki i firmy
Firma Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian, prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych maszyn skręcających JLK do przetwarzania na linii montażowej, a także samodzielnie opracowaliśmy linie skręcające typu JGB Bow skip, linie kablowe typu CGB Bow skip oraz linie do układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z czego warsztat produkcyjny to 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęliśmy się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
