Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Sztywna maszyna do skręcania | Użycie: | Splatanie drutu |
|---|---|---|---|
| Szpulki: | 500 / 630 / 710 | Materiały: | Stal, Cu, Al |
| Kod Hs: | 847940 | Marka PLC: | Siemensa |
| Kolor: | niestandardowe | Okres gwarancji: | 12 miesięcy |
| Podkreślić: | Sztywna linka do skręcania drutu,sztywna linka z drutu miedzianego,sztywna linka typu klatkowego |
||
Maszyna do skręcania drutu i kablej na sztywne strumienie Typ sztywnej ramy do miedzi
1. Wniosek
Maszyna ta nadaje się do wiązania długich i odcinkowych kabli aluminiowych miedzi, stopów aluminiowych, aluminiowych i stalowych do wytwarzania następujących kabli zasilających.Przewodniki w kształcie sektora, okrągłe, złożone, jedno rdzeń w spiralnej formie.
2. Cechy
2.1.W przypadku awarii zasilania maszyna zatrzymuje się kontrolowana przez system hamulcowy awaryjny, umożliwiając trzymanie koła
Wydzielanie bobiny odbywa się poprzez z zewnątrz zaciskane sprężone powietrze.
2.2.Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.3. Dostępne wielkości wielokrotnych kołnierzyków ((400,500,630.etc.).
2.4Wielokrotny gospodarz z wielokrotnym numerem klatki.12.18.24.30) opcjonalnie.
2.5. Zgięta konstrukcja podwójnego kółka, odpowiednia do ciężkich obciążeń.
2.6- Pneumatyczny hamulec dla Cage'a.
2.7- PLC wyposażony, opcjonalnie.
3. Dane techniczne
|
Model (maszyna do sztywnego sznurkowania)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maksymalny OD przewodnika na strumieniu
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
|
Urządzenie przedspiralne
|
Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Moc silnika
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Wielkość bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centrum Payoff Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Wykorzystanie bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maksymalna prędkość liniowa przy odbiciu
|
69 m/min | 69 m/min | 62 m/min | |
|
Wysokość środkowa
|
1000 mm | 1100 mm | 1100 mm | |

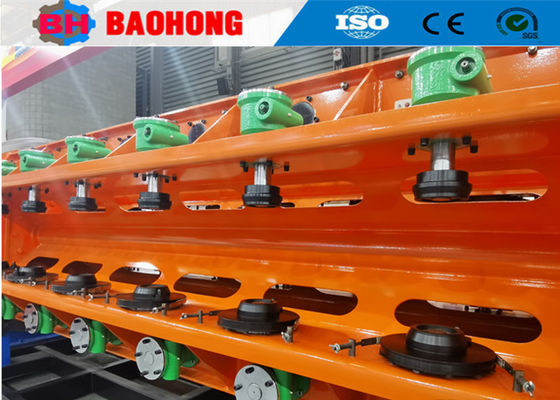

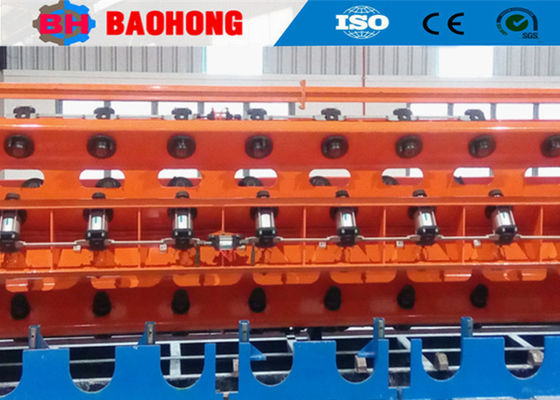

4Zdjęcia.
5Zdjęcie z opakowania.
6Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
