| Nazwa produktu: | Maszyna do skręcania drutów i kabli ze sztywną ramą | Użycie: | Splatanie drutu |
|---|---|---|---|
| bębny: | 500 / 630 / 710/720 | Materiały splotowe: | Miedź, aluminium, stal |
| Marka PLC: | Siemensa | Marka silnika: | Siemensa |
| Malowanie maszynowe: | Zgodnie z życzeniem klienta | Czas gwarancji: | 12 miesięcy |
| Podkreślić: | Automatyczna sztywna splatarka ze sztywną ramą,sztywna szpulka 500 mm,sztywna splatarka ze sztywną ramą 253 obr./min |
||
500 mm Bobbin Automatyczna sztywna ramka drutu i kablu Stranding Machine 253RPM
1. Wniosek
Maszyna jest wykorzystywana głównie do strandowania i sprężania sektorów miedzi lub aluminium lub okrągłego przewodnika, a także przewodnika sektora przedspiralnego itp.Sztywne ramy stranding jest zaprojektowany z 1+6+12+18+24+30+36 Bobbin Klatka.Bobbin: 500mm, 630mm, 710mm DIN 46397 Standard.
2Główny składnik
2.1 Opłata 1 zestaw
2.2 12.18B Sztywne paski 1 zestaw
2.3 Podtrzymacz do kształtów kompaktowych i montażowych 1 zestaw
2.4 Koncentryczna taśma taśmowa 1 zestaw
2.5 licznik 1 zestaw
2.6 Kapstan (z 36-stopniową skrzynią biegów) 1 zestaw
2.7 Podstawa przejazdu 1 zestaw
2.8 Pojemność typu kolumny 1 zestaw
2.10 Oś przekładni 1 zestaw
2.11 Elektryczne szafki sterujące 1 zestaw każda
3. Cechy
3.1 Tę maszynę do wiązania strun typu klatki dostosowujemy do wymagań klientów.
3.2 Wysoka wydajność i prędkość.
3.3 Ładowanie grupy bobinów przy użyciu hydraulicznego typu podłogi.
3.4 Wzornictwo nagich podwójnych kół, nadające się do ciężkich obciążeń kompaktowych.
4. Parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |

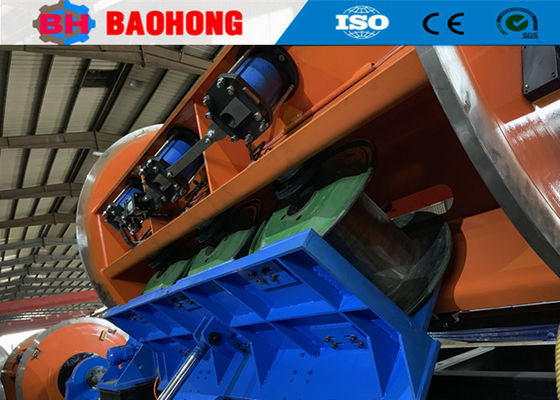

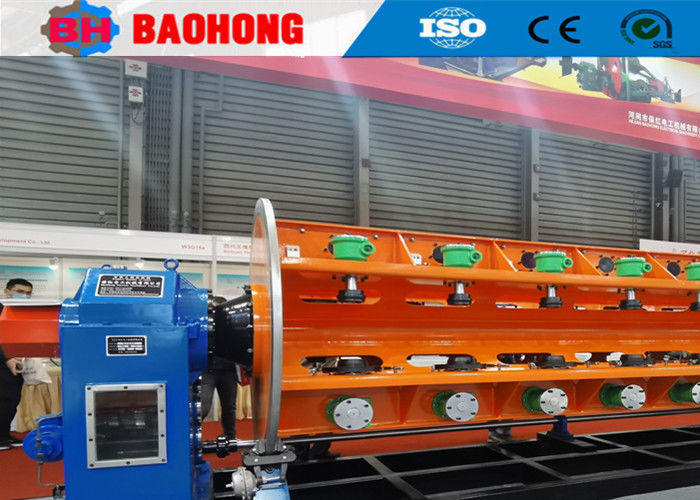

5Zdjęcia.
6- Zdjęcia z pakowania.
7Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
