Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Maszyna do skręcania kabli ze sztywną ramą | Użycie: | Splatanie drutu |
|---|---|---|---|
| Wielkość: | 500/630/710/720 | Materiał: | Drut miedziany, aluminiowy i drut stalowy |
| Marka PLC: | Siemensa | Maks. Siła odciągająca: | 30T |
| Kolor maszyny: | Jako żądanie | Gwarancja czasu: | 12 miesięcy gwarancji |
| Podkreślić: | Maszyna do splatania kabli typu ramy,splatarka do kabli z drutu aluminiowego,maszyna do skręcania kabli szpulowych 630 mm |
||

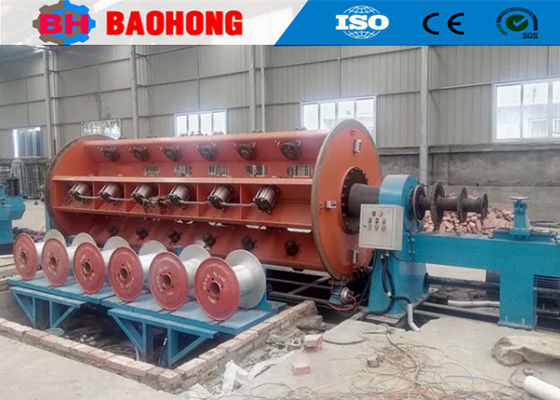

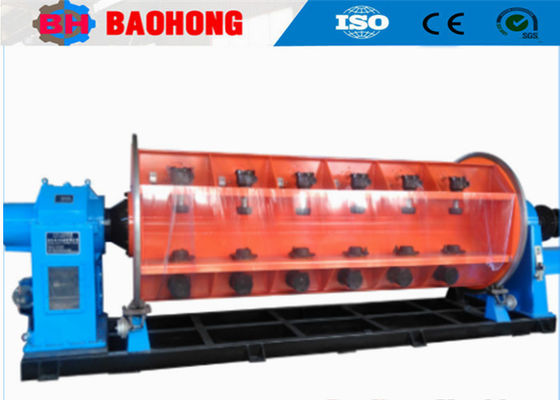

Maszyna do rozwijania kabli typu sztywnej ramy do drutu aluminiowego
1. Wniosek
Maszyna nadaje się do wiązania długich i odcinkowych kabli aluminiowych miedzi, stopów aluminiowych, aluminiowych i stalowych do wytwarzania następujących kabli zasilających:Przewodniki w kształcie sektora/Zaczerpnięte.
2Główne składniki
2.1 Wynagrodzenie 1set
2.2 sztywne struny na każdej rolce 1 zestaw
2.3 Podtrzymacz do kształtów kompaktowych i montażowych 1 zestaw
2.4 Urządzenie do wstępnego skręcania i sprężania 1 zestaw
2.5 licznik metrów 1 set
2.6 Kapstan 1 zestaw
2.7 Podstawa przejazdu 1 zestaw
2.8 Pojemność typu kolumny 1set
2.9 Szafka główna i szafka operacyjna 1 zestaw każda
3. Cechy
3.1 Przekaz za pomocą oddzielnego wału silnika / uziemienia.
3.2 Cała konstrukcja będzie obróbkowana na dużym, poziomym zwrotniku.
3.3 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Standard / Zmodyfikowany.
3.4 Może dokładnie oszacować sygnał pęknięcia dowolnej szlify w każdej klatce, wykorzystując cyfrowe skanowanie ilościowe, a położenie pęknięcia można wyświetlić na ekranie dotykowym.
4. Parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |
5Zdjęcia.
6Zdjęcie z opakowania.
7Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
