Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do splatania sztywnej ramy z drutu miedzianego | Użycie: | Splatanie drutu |
|---|---|---|---|
| Szpulki: | 500 / 630 itp | Materiał: | Drut Cu, drut Al, drut stalowy |
| Stranding Pitch: | 500-2500 mm | Średnica koła kabestanowego: | 2000 mm |
| Maksymalna średnica zewnętrzna przewodu linkowego: | φ35-55 mm | Kod Hs: | 8479400000 |
| Kolor maszyny: | Opcjonalnie | ||
| Podkreślić: | Sztywna splatarka z drutem miedzianym,sztywna splatarka z drutu aluminiowego,sztywna splatarka o skoku 2500 mm |
||

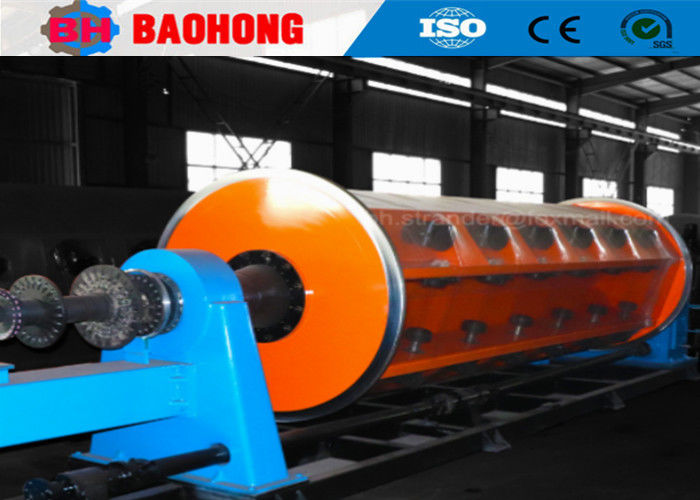

Aluminium miedziana drut sztywna ramka Stranding Machine 2500mm Pitch
1. Wniosek
Maszyna jest wykorzystywana głównie do strandowania i sprężania sektorów miedzi lub aluminium lub okrągłego przewodnika, a także przewodnika sektora przedspiralnego itp.
2Główny składnik
2.1 Wynagrodzenie
2.2 Sztywna struna
2.3 Podtrzymacz matrycy do sprężania i montażu
2.4 Koncentryczna taśma taśmowa
20,5 licznika
2.6 Kapstan (z 36-stopniową skrzynią biegów)
2.7 Podstawa przejazdu
2.8 Wykorzystanie typu kolumny
2.9 Oś skrzyni biegów
2.10 Elektryczna szafa sterująca
3. Cechy
3.1 Tę maszynę do wiązania strun typu klatki dostosowujemy do wymagań klientów.
3.2 Stojak do odbioru i przechodzenia może również być typu kolumny i typu portalu.
3.3 Ładowanie grupy bobinów przy użyciu hydraulicznego typu podłogi.
3.4 Do synchronizacji maszyny wykorzystuje się wał główny, który gwarantuje precyzję i stabilny stopień taśmowania.
4. Parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |
5Zdjęcia.
6- Zdjęcia z pakowania.
7Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
