Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do skręcania kabli ze sztywną ramą | Stosowanie: | Splatanie drutu |
|---|---|---|---|
| Szpulki: | 500/630/710/720 | Materiały: | Cu, Al, druty stalowe |
| Marka PLC: | Siemensa | Maks. Siła ciągnąca: | 30 t |
| Kolor: | Dostosowanie | Czas gwarancji: | 12 miesięcy |
| Podkreślić: | Sztywna maszyna do splatania kabli 500,maszyna do splatania kabli sterujących PLC,maszyna do splatania drutu gołego |
||
500 PLC Control Rigid Frame Cable Stranding Machine dla gołego drutu
1. Wniosek
Maszyna ta nadaje się do wiązania długich przewodów i przewodów z aluminium miedzianego, aluminium stopu, aluminiowego kabla stalowego, aby wytworzyć następujące kable zasilania,Przewodniki w kształcie sektoraZ wysoką sztywnością, wysoką wydajnością, wysoką prędkością i niską inercją.
2Główne składniki
2.1 Wynagrodzenie 1set
2.2 sztywne struny na każdej rolce 1 zestaw
2.3 Podtrzymacz do kształtów kompaktowych i montażowych 1 zestaw
2.4 Urządzenie do wstępnego skręcania i sprężania 1 zestaw
2.5 licznik metrów 1 set
2.6 Kapstan 1 zestaw
2.7 Rozpocznij z przejściem na stanowisko 1set
2.8 Szafka główna i szafka operacyjna 1 zestaw każda
3. Cechy
3.1 Napędzane przez 36-stopniową zmienną skrzynię biegów, podwójne napędzenie i podwójne urządzenie aktywne.
3.2 Cała konstrukcja będzie obróbkowana na dużym, poziomym zwrotniku.
3.3 Podnoszące i przechodzące stanowiska mogą również używać typu kolumny i portalu.
3.4 Do sterowania całą linią, sterowania ustawieniem i uruchamianiem odpowiednich urządzeń elektrycznych maszyna wykorzystuje oryginalny importowany sterownik sterowania sterowanym przez sterowanie sterowany przez sterowanie sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez sterowany przez stero
3.5 Najnowocześniejsze urządzenie awaryjne do zatrzymania, sterowanie bezpośrednim każdą rolką.
4. Parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |

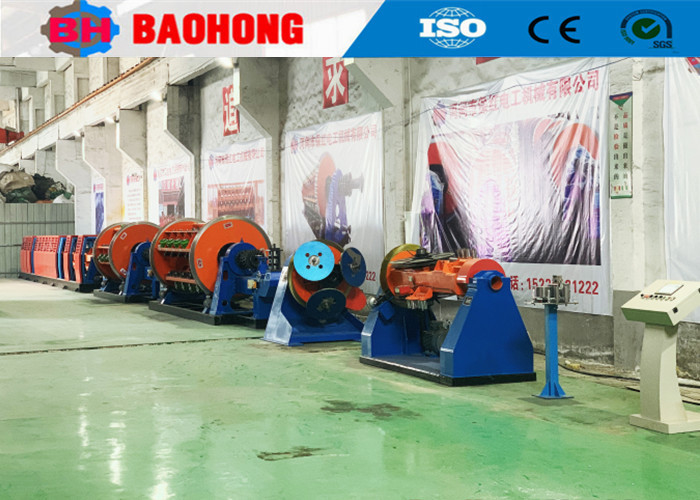

5Zdjęcia.
6- Zdjęcia z pakowania.
7Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
