Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do skręcania sztywnych ram JLK | Model: | JLK-500, JLK-630, JLK-710/720 |
|---|---|---|---|
| Stan: | Nowy | Funkcjonować: | Strata |
| Odpowiedni materiał drutu: | Miedź, aluminium, stal itp. | Okres gwarancji: | 12 miesięcy |
| Kolor wyposażenia: | Fakultatywny | ||
| Podkreślić: | Maszyna do rozwijania kabli o szerokości 35 mm,sztywna maszyna do skręcania ram,linia strun do polerowania powierzchni |
||
Linia do skręcania drutu i kabli JLK ze sztywną ramą
1. Zastosowanie
Maszyna jest używana głównie do skręcania i zagęszczania sektora miedzianego lub aluminiowego lub przewodu okrągłego, a także przewodu sektora przedspiralnego itp.Dodano wzmocnienie przedniego wspornika głównej maszyny, aby zwiększyć stabilność. Podstawa matrycy drucianej jest połączona z przednim wspornikiem głównej maszyny, która ma silniejszą integrację i lepszą sztywność mechaniczną.
2. Funkcje
2.1Rzeczywista prędkość obrotowa, prędkość liniowa kabestanu i inne parametry operacyjne każdej splotki mogą być wyświetlane wizualnie.
2.2 Cała konstrukcja zostanie obrobiona na dużej tokarce poziomej.
2.3 Wysoka wydajność i szybkość. Maksymalna prędkość klatki 253 obr./min. Maksymalna prędkość linii 62,3 m/min.
2.4Zastosuj biurko operacyjne z ekranem dotykowym typu szafkowego, które jest wygodne w obsłudze i ma piękną formę
2.5Polerowanie powierzchni koła kabestanu.
2.6Koło licznikowe jest połączone z główną szafą sterowniczą w celu ustawienia licznika do zatrzymania.
3. Parametry techniczne
| Model (sztywna maszyna do skręcania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka do nawijania szpulki | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka do nawijania szpulki | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Klatka do nawijania szpulki | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| 12 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| 18 Klatka do nawijania szpulki | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| 24 Klatka do nawijania szpulki | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| 30 Klatka do nawijania szpulki | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Kabestan | Średnica koła kabestanu | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągu | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Poziom | 500-2500mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Rozmiar szpulki | 500*375*127 | 630*475*127 | 710*530*127 | |
| Środkowa szpulka wypłaty | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpulka odbiorcza | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa odciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |

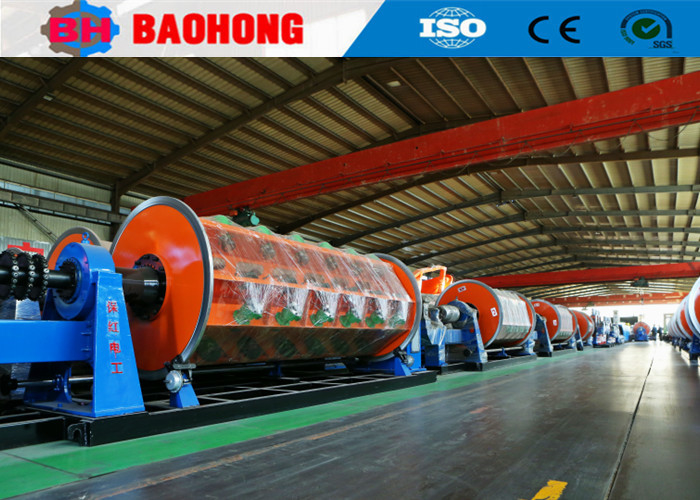

4. Zdjęcia
5. Zdjęcie pakowania
6. Wprowadzenie do naszej fabryki i firmy
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
