Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Maszyna do skręcania przewodów miedzianych | Użycie: | Skręcanie kabli |
|---|---|---|---|
| Szpulki: | 500 / 630 / 710 | Materiał: | Stal, Cu, Al |
| Rodzaj ładowania: | Boczne/boczne ładowanie od dołu | Marka PLC: | Siemensa |
| Wsparcie techniczne: | Wsparcie zagraniczne | Gwarancja czasu: | 12 miesięcy |
| Podkreślić: | Maszyna do sznurkowania miedzianego przewodnika,1+6+12 Rygid Stranding Machine,Szybkobieżna sztywna maszyna do splotów |
||
Wysokiej prędkości sztywna 1+6+12 miedziana drut przewodzący strandowanie maszyny
1. Wniosek
Maszyna jest stosowana do wiązania izolowanego rdzenia kabla z kablem sterującym i stalowym drutem opancerzającym dla kabla.
2.Charakterystyka
2.1 Rozmiar bobiny: 400 mm, 500 mm, 630 mm, 710 mm, 800 mm
2.2 Ilość bobinów pojedynczej klatki: od 6 do 48 bobinów
2.3 Przyciski: Przyciski typu pneumatycznego, przyciski silnikowe, ręczne
2.4 Kontrolowanie napięcia: Hysteresowe sterowanie napięciem, mechaniczne sterowanie napięciem
2.5 Mechaniczna regulacja napięcia z sprzężeniem zwrotnym, regulacja napięcia pneumatycznego
2.6 Obciążenie bobiną: obciążenie hydrauliczne boczne, obciążenie elektryczne boczne, obciążenie boczne
3. Dane techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |

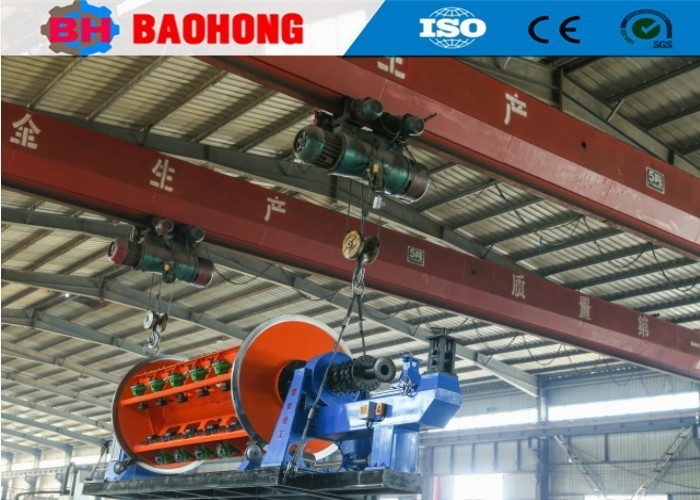

4Zdjęcie.
5Zdjęcie z opakowania.
6.Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 r.Nasza firma znajduje się w strefie rozwoju gospodarczego Hejian, w prowincji Hebei, jest największym profesjonalnym producentem maszyny do rozkładania i wypłacania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
