Maszyna do produkcji drutu i kabli: Rozwiązanie do skręcania sztywnego 630/6+12+18
1. Zastosowanie
Maszyna ta jest głównie używana do skręcania bezskrętnego drutów aluminiowych z rdzeniem stalowym (ACSR) o dużym przekroju i długiej długości oraz przewodów ze stopu aluminium. Może być również stosowana do skręcania bezskrętnego i zagęszczania przewodów miedzianych z rdzeniami okrągłymi, o specjalnym kształcie i sektorowymi.
2. Główny komponent
2.1 Stojak odwijający Φ630 1 komplet
2.2 Stojak prowadzący drut typu # 1 komplet
2.3 Skręcarka 6B, 12B, 18B 3 komplety
2.4 Matryca do składania drutu i urządzenie zagęszczające 3 komplety
2.5 Licznik metrów (mechaniczny, elektroniczny) 1 komplet
2.6 Mocny podwójny kabestan Φ 2000 1 komplet
2.7 Nawijak kolumnowy Φ 2500 z przesuwem 1 komplet
2.8 System sterowania elektrycznego 1 komplet
2.9 System ochrony bezpieczeństwa 4 komplety
3. Cechy
3.1 Cała maszyna jest napędzana niezależnym silnikiem, a każda sekcja klatki i kabestanu jest napędzana oddzielnym serwomotorze synchronicznym z magnesami trwałymi. Klatka jest napędzana do obrotu za pomocą dedykowanej przekładni, co upraszcza konstrukcję w porównaniu do tradycyjnej sztywnej skręcarki napędzanej wałem połączonym z podłożem i ułatwia konserwację sprzętu.
3.2 Sterowanie całą maszyną wykorzystuje sterowniki PLC serii Siemens i Inovance, a różne parametry procesu produkcji są ustawiane za pomocą ekranu dotykowego. Każda sekcja klatki i kabestanu jest napędzana serwomotorem Jiangsu Zhima, a sterownik silnika jest urządzeniem z falownikiem. Aby zapewnić dokładność transmisji, silnik napędowy wykorzystuje sprzężenie zwrotne z enkoderem kratowym, a cała maszyna wykorzystuje metodę komunikacji magistralą, aby zapewnić dokładność transmisji sygnału. W rzeczywistej produkcji użytkownicy ustawiają parametry procesu, takie jak skok każdej sekcji klatki i prędkość linii produkcyjnej na ekranie dotykowym, zgodnie z wymaganymi specyfikacjami kabla. Podczas uruchamiania prędkość każdej części napędowej jest automatycznie obliczana przez PLC, aby zapewnić synchronizację całej maszyny i dokładność skoku skrętu, a także osiągnąć bezstopniową regulację prędkości całej maszyny. Elektroniczny system sterowania ma zaawansowaną technologię, wygodną obsługę i niezawodne działanie.
3.3 Zasada impulsowa jest używana do wykrywania zerwania drutu, co pozwala na dokładne określenie sygnału zerwania drutu z dowolnej szpulki w każdej sekcji klatki, zapewniając dokładność wykrywania. Dzięki wyświetlaczowi na ekranie dotykowym operator może szybko rozwiązać problem i rozpocząć kolejne uruchomienie.
3.4 Maszyna wykorzystuje programowalny sterownik PLC Inovance i magistralę polową do jednolitego sterowania i koordynacji stanu pracy wszystkich części maszyny, a także falownik do sterowania rozruchem i pracą silnika prądu przemiennego. Ekran dotykowy Inovance służy do ustawiania i wyświetlania różnych parametrów procesu. Elektroniczny system sterowania jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w działaniu.
4.Główne parametry techniczne
| Model (Maszyna do skręcania sztywnego) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodu | φ15 mm | φ25 mm | φ45 mm | |
| Skok skręcania | Klatka skręcająca 6 szpul | 60-500 mm | 60-500 mm | 60-500 mm |
| Klatka skręcająca 12 szpul | 75-560 mm | 75-560 mm | ||
| Klatka skręcająca 18 szpul | 92-680 mm | |||
| Klatka skręcająca 24 szpul | 108-790 mm | |||
| Prędkość obrotowa | Klatka skręcająca 6 szpul | 258 obr./min | 258 obr./min | 258 obr./min |
| Klatka skręcająca 12 szpul | 236 obr./min | 236 obr./min | ||
| Klatka skręcająca 18 szpul | 202 obr./min | |||
| Klatka skręcająca 24 szpul | 176 obr./min | |||
| Kabestan | Średnica koła kabestanu | 1250 mm | 1600 mm | 2000 mm |
| Maksymalna siła wyciągania | 8 T | 10 T | 15 T | |
| Szpula | PND630 | PND630 | PND630 | |
| Szpula odwijająca centralna | PND630 | PND630 | PND630 | |
| Szpula nawijająca | 1800mm | 2500mm | 2500mm | |
| Maksymalna liniowa prędkość wyciągania | 35m/min | 40 m/min | 50 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm | |

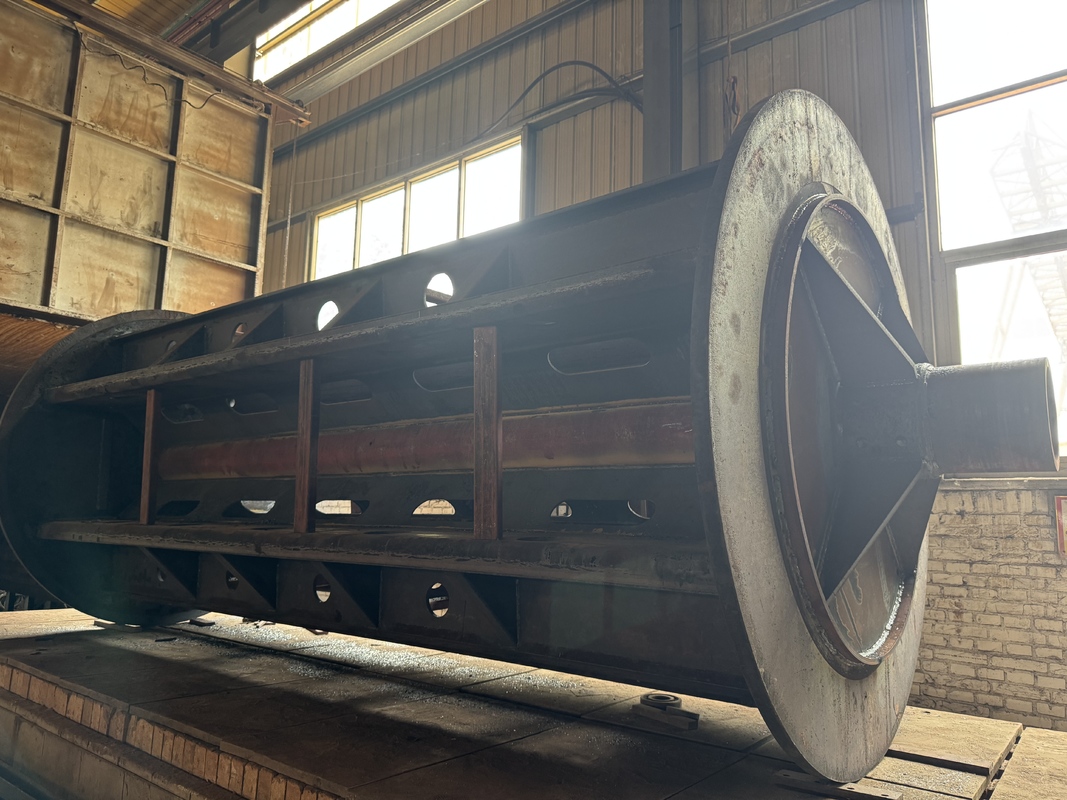

5.Zdjęcia
6.Zdjęcie opakowania

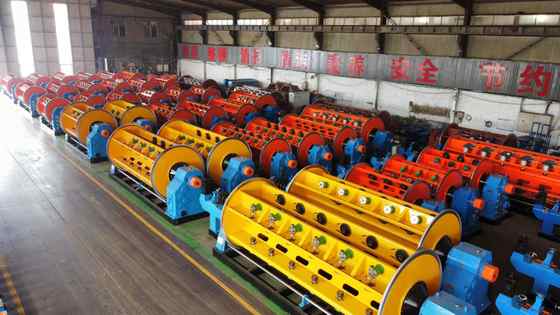

7.Nasza fabryka i wprowadzenie
Hebei Baohong Electrical Machinery Co., Ltd. została założona 1 sierpnia 2006 roku. Zlokalizowana w strefie przemysłowej gminy Shawa w mieście Hebei, która leży w trójkątnym centrum Pekinu, Tiencinu i Shijiazhuang, firma cieszy się dogodnym transportem i obfitymi zasobami żelaza i stali. Rozpoczynając od produkcji serii maszyn skręcających, przeszła 18 lat rozwoju.
Opierając się w pełni na przewagach talentów i sile technicznej, firma stale bada i rozwija nowe technologie i procesy, osiągając stabilny wzrost i stopniowo ewoluując w kompleksowy podmiot gospodarczy z zaawansowaną technologią produkcji, silną zdolnością produkcyjną i sieciami sprzedaży obejmującymi cały kraj i zagranicę.
Firma zajmuje powierzchnię fabryczną 30 000 metrów kwadratowych, zatrudnia ponad 100 pracowników, w tym 12 inżynierów mechaników i elektryków, a jej sprzęt przetwórczy wynosi ponad 60 milionów juanów. Obecnie, dzięki wprowadzeniu wielkoskalowego sprzętu przetwórczego oraz badaniom, rozwojowi i ulepszaniu procesów, firma stała się jedynym producentem w Chinach, który produkuje jednostki serii maszyn skręcających klatkowych JLK na linii montażowej.
