Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Servoid-Dived Ride Rame Cable Maszyna do przewodu miedzianego | Tworzywo: | Miedź, aluminium, stal itp. |
|---|---|---|---|
| Typ: | JLK-500, JLK-630, JLK-710/720 | Nadaje się do: | Strata |
| Okres gwarancji: | 1 rok | Kolor wyposażenia: | dostosowane |
| Podkreślić: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||

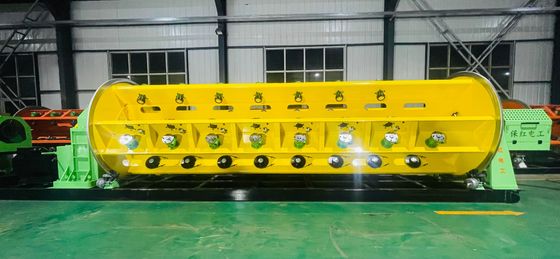

Serwo napędzana sztywna ramka kablowa do drutu miedzianego
1Wniosek
Stosowany jest głównie do przestrzeni i zagęszczania przewodników sektorów miedzi i aluminium, przestrzeni, ciągnięcia i zagęszczania okrągłych i specjalnie ukształtowanych przewodników,Wyroby z tworzyw sztucznych.
2Główny składnik
2.1 Φ500 Stand wypłaty 1 zestaw
2.2 6B, 12B, 18B, 24B, 30B strander 1 set każdy
2.3 Urządzenie do montażu drutu 5 zestawów
2.4 Licznik metrów 1 zestaw
2.5 Ø2300 podwójna inicjatywa kapstan 1 zestaw
2.6 Ø3150 podnośnik z przewódem 1 zestaw
2.7 Układ przesyłowy 1set
2.8 Elektryczny układ sterujący 1 zestaw
2.9 Urządzenie zabezpieczające bezpieczeństwa (krzesło bezpieczeństwa elektrycznego) 1 zestaw
2.10 Pokrycie zabezpieczające osła naziemnego 1 zestaw
2.11 Rozprzestrzeniarz do ładowania bębna 1 zestaw
2.12 Klucz pneumatyczny 1 zestaw
3. Cechy
3.1 Urządzenie jest wyposażone w interfejs człowiek-maszyna (HMI), w którym różne parametry pracy mogą być wyświetlane i ustawione w czasie rzeczywistym, zapewniając intuicję i wygodę.
3.2Parametry pracy, takie jak rzeczywista prędkość obrotowa każdej klatki skrętowej i prędkość liniowa urządzenia trakcyjnego, mogą być intuicyjnie wyświetlane.
3.3 Koło licznika jest powlekane gumą i uzupełnione pneumatycznym urządzeniem do tłoczenia, co skutecznie poprawia dokładność pomiaru.Jest połączony z główną szafą sterującą, aby zrealizować zatrzymanie o stałej długości.
3.4 Sygnał alarmowy o zerwaniu przewodów jest przesyłany bezprzewodowo, skutecznie zapobiegając zamieszaniu lub nieprawidłowym działaniu linii przesyłowych.
3.5 Przyjąć biurko operacyjne typu szafki z ekranem dotykowym, które jest wygodne do obsługi i piękne w kształcie.
3.6 Do wzmocnienia głównego pręta wykorzystuje się prostokątną, kwadratową rurę, aby uniknąć drgań pojedynczej deski.
3.7 Nowy napinacz pasów stosuje pasy tarcia o wysokiej odporności na zużycie, co sprawia, że regulacja jest wygodniejsza, a okres użytkowania dłuższy.
3.8 Kable i obwody powietrza wewnątrz maszyny są ukryte w kwadratowej rurze podstawy w celu uniknięcia uszkodzeń i zaburzeń.
3.9 W celu zwiększenia stabilności do przedniego wsparcia maszyny głównej dodaje się wzmocnienie. Podstawa drutu jest podłączona do przedniego wsparcia maszyny głównej,który ma silniejszą integrację i lepszą sztywność mechaniczną.
3.10 Głowy przedniego i tylnego wału maszyny głównej wykonane są z zintegrowanych odlewów stalowych w celu uniknięcia pęknięć spowodowanych spawaniem.
Obszar hamowania maszyny głównej jest zwiększany w celu poprawy wydajności hamowania.
3.11 Polerowanie powierzchni koła kapstan.
4. Parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Klatka dla bobinów | 75-560 mm | 75-560 mm | ||
| 18 Klatka dla bobinów | 92-680 mm | |||
| 24 Klatka dla koziaków | 108-790 mm | |||
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 258 obrotów/min | 258 obrotów/min | 258 obrotów/min |
| 12 Klatka dla bobinów | 236 obrotów/min | 236 obrotów/min | ||
| 18 Klatka dla bobinów | 202 obrotów/min | |||
| 24 Klatka dla koziaków | 176 obrotów/min | |||
| Kapstan | Średnica koła Capstan | 1250 mm | 1600 mm | 2000 mm |
| Maksymalna siła odciągania | 8 T | 10 T | 15 T | |
| Włóczęga | PND630 | PND630 | PND630 | |
| Centrum Payoff Bobbin | PND630 | PND630 | PND630 | |
| Wykorzystanie bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 35 m/min | 40 m/min | 50 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm | |
5.Zdjęcia
6- Zdjęcia z pakowania.

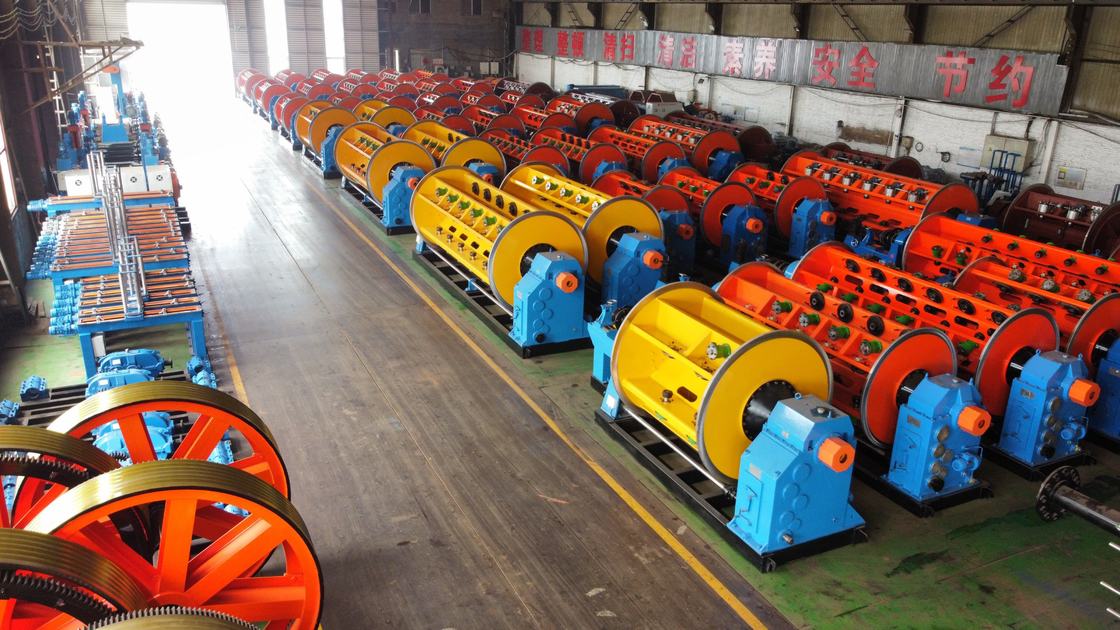

7Nasza fabryka i firma
Hebei Baohong Electrical Machinery Co., Ltd. została założona 1 sierpnia 2006 roku.Tianjin i Shijiazhuang, firma korzysta z wygodnego transportu i obfitych żelaza i stali Począwszy od produkcji produktów z serii maszyny strandowania, przeszedł 18 lat rozwoju.
W pełni opierając się na zaletach talentów i siłę techniczną, firma nieustannie bada i rozwija nowe technologie i procesy, osiągając stałe osiągnięcia w dziedzinie technologii i procesów. wzrost i stopniowe przekształcanie się w kompleksowy podmiot gospodarczy o zaawansowanej technologii produkcyjnej, silnej zdolności produkcyjnej oraz sieci sprzedaży obejmujące cały kraj i zagranicą.
Spółka zajmuje powierzchnię fabryczną 30 000 metrów kwadratowych, z ponad 100 pracownikami, w tym 12 inżynierami mechanicznymi i elektrycznymi, a jej sprzęt przetwórczy wynosi ponad 60 milionów juanów.Obecnie dzięki wprowadzeniu dużych urządzeń przetwórczych i badania, rozwój i ulepszenie procesów, firma stała się jedynym producentem w Chinach, który produkuje klatki JLK zestawy serii maszyny do wiązania na linii montażowej.
