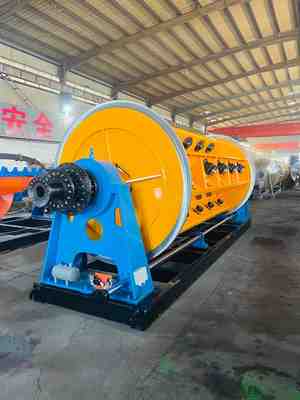

Aluminium Wire Stranding Equipment – Rigid Frame Design

Urządzenia do wiązania drutów aluminiowych

1. Wniosek

Ta maszyna jest głównie stosowana do niestosowania torsyjnego wiązania wielko-przeciągowych i długotrwałych włókien aluminiowych o stalowym rdzeniu (ACSR) i przewodników stopu aluminiowego.Można go również stosować do niestosowania skrętu i sprężania przewodów miedzianych z okrągłymi, o specjalnym kształcie i o kształcie sektora.

2Główny składnik

2.1 Φ630 Stoisko wypłaty 1 zestaw

2.2 #rodzaj stawu kierowniczego drutu 1 zestaw

2.3 6B,12B strander 2 zestawy

2.4 Wyroby do montażu drutu i urządzenia do sprężania

2.5 licznik (mechaniczny, elektroniczny) 1 zestaw

2.6 Φ 1600 silny podwójny kapstan 1set

2.7 Φ 1800 typu kolumny z przejściem 1set

2.8 Elektryczny układ sterujący 1 zestaw

2.9 Ręczna osłona ochronna przesuwna

3. Cechy

3.1 Cała maszyna jest napędzana przez niezależny silnik, a każda sekcja klatki i kapstan jest napędzana przez oddzielny serwomotor synchroniczny z magnesem stałym.Klatka jest napędzana do obrotu przez dedykowaną skrzynkę biegów, co uproszcza konstrukcję w porównaniu z tradycyjnym silnikiem silnikowym o napędzie sztywnym i ułatwia konserwację urządzeń.

3.2 Układ sterujący całej maszynie wykorzystuje PLC z serii Inovance, a różne parametry procesu produkcyjnego są ustawiane za pośrednictwem ekranu dotykowego.Każda sekcja klatki i kapstan są napędzane przez Jiangsu Zhima serwo silnikAby zapewnić dokładność przesyłu, silnik przesyłowy przyjmuje zwrotną sygnalizację kodera sieci,i cała maszyna przyjmuje metodę komunikacji autobusowej w celu zapewnienia dokładności transmisji sygnałuW rzeczywistej produkcji,Użytkownicy ustawiają parametry procesu, takie jak wysokość każdej sekcji klatki i prędkość linii produkcyjnej na ekranie dotykowym zgodnie z wymaganymi specyfikacjami kablaPodczas uruchamiania prędkość każdej części przesyłowej jest automatycznie obliczana przez PLC w celu zapewnienia synchronizacji całej maszyny i dokładności przesuwania skręconego drutu,i osiągnąć bezstopniową regulację prędkości całej maszynyElektroniczny system sterowania ma zaawansowaną technologię, wygodną obsługę i niezawodną obsługę.

3.3 Do wykrywania pęknięcia drutu wykorzystuje się zasadę impulsu, która może precyzyjnie określić sygnał pęknięcia drutu dowolnej bobiny w każdej sekcji klatki, zapewniając dokładność wykrywania.Przez wyświetlacz na ekranie dotykowym, operator może szybko rozwiązać problem i rozpocząć następne uruchomienie.

3.4 Maszyna wykorzystuje sterownik programowalny Inovance i autobus polowy do jednolitego sterowania i koordynacji stanu pracy wszystkich części maszyny,i używa konwertera częstotliwości do sterowania uruchamianiem i działaniem silnika ACSystem elektronicznego sterowania jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w pracy.

4Główne parametry techniczne

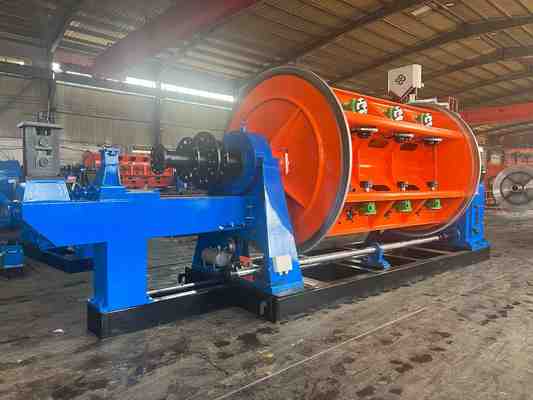

5.Zdjęcia

6.Zdjęcie opakowania

7.Nasza fabryka i wprowadzenie

Hebei Baohong Electrical Machinery Co., Ltd. została założona 1 sierpnia 2006 roku.Tianjin i Shijiazhuang, firma korzysta z wygodnego transportu i obfitych żelaza i stali Począwszy od produkcji produktów z serii maszyny strandowania, przeszedł 18 lat rozwoju.

W pełni opierając się na zaletach talentów i siłę techniczną, firma nieustannie bada i rozwija nowe technologie i procesy, osiągając stałe osiągnięcia w dziedzinie technologii i procesów. wzrost i stopniowe przekształcanie się w kompleksowy podmiot gospodarczy o zaawansowanej technologii produkcyjnej, silnej zdolności produkcyjnej oraz sieci sprzedaży obejmujące cały kraj i zagranicą.

Spółka zajmuje powierzchnię fabryczną 30 000 metrów kwadratowych, z ponad 100 pracownikami, w tym 12 inżynierami mechanicznymi i elektrycznymi, a jej sprzęt przetwórczy wynosi ponad 60 milionów juanów.Obecnie dzięki wprowadzeniu dużych urządzeń przetwórczych i badania, rozwój i ulepszenie procesów, firma stała się jedynym producentem w Chinach, który produkuje klatki JLK zestawy serii maszyny do wiązania na linii montażowej.
