Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Sztywna maszyna do przełączania z automatycznym ładowaniem - niezbędna produkcja kabli | Tworzywo: | Stal/Cu/Al |
|---|---|---|---|
| Nadaje się do: | Skręcenie drutu | Rozmiary rolek: | 500/630/700 |
| Kolor wyposażenia: | dostosowane | Okres gwarancji: | 1 rok |
| Ładowanie szpulki: | Boczny dolny typ | Typ transmisji: | niezależny silnik |
| Podkreślić: | rigid stranding machine auto loading,cable manufacturing stranding machine,rigid type stranding machine |
||
Maszyna do skręcania typu sztywnego z automatycznym ładowaniem – niezbędne wyposażenie do produkcji kabli
1. Zastosowanie
Jest głównie używana do skręcania i zagęszczania przewodów sektorowych miedzianych i aluminiowych, skręcania, ciągnienia i zagęszczania przewodów okrągłych i o specjalnym kształcie, a także skręcania przewodów aluminiowych z rdzeniem stalowym.
2. Główny komponent
3. Cechy
3.1 Jednostka wyposażona jest w interfejs człowiek-maszyna (HMI), gdzie różne parametry operacyjne mogą być wyświetlane i ustawiane w czasie rzeczywistym, zapewniając intuicyjność i wygodę.
3.2 Parametry operacyjne, takie jak rzeczywista prędkość obrotowa każdej klatki skręcającej i prędkość liniowa urządzenia trakcyjnego, mogą być wyświetlane intuicyjnie.
3.3 Koło pomiarowe jest pokryte gumą i wspomagane przez pneumatyczne urządzenie dociskowe, co skutecznie poprawia dokładność pomiaru. Jest połączone z główną szafą sterowniczą w celu realizacji zatrzymania na stałą długość.
3.4 Sygnał alarmowy zerwania drutu jest przesyłany bezprzewodowo, co pozwala uzyskać 100% pewności w przypadku zerwania drutu.
3.5 Zastosowano szafę sterowniczą z ekranem dotykowym, co jest wygodne w obsłudze i estetyczne.
3.6 Prostokątna rura kwadratowa jest używana do wzmocnienia głównej skręcarki, aby uniknąć drgań pojedynczej płyty.
3.7 Nowy napinacz taśmy wykorzystuje taśmę cierną o wysokiej odporności na ścieranie, co ułatwia regulację i wydłuża żywotność.
3.8 Kable i obwody powietrzne wewnątrz maszyny są ukryte w kwadratowej rurze podstawy, aby uniknąć uszkodzeń i bałaganu.
3.9 Wzmocnienie zostało dodane do przedniego wspornika maszyny głównej w celu zwiększenia stabilności. Podstawa matrycy drutu jest połączona z przednim wspornikiem maszyny głównej, co zapewnia lepszą integrację i większą sztywność mechaniczną.
3.10 Przednie i tylne głowice wału maszyny głównej są wykonane z jednolitych odlewów stalowych, aby uniknąć pęknięć spowodowanych spawaniem.
3.11 Zwiększono obszar hamowania maszyny głównej w celu poprawy wydajności hamowania.
3.12 Polerowanie powierzchni koła napędowego.
4.Główne parametry techniczne
| Model (Maszyna do skręcania sztywnego) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodu | φ15 mm | φ25 mm | φ45 mm | |
| Krok skręcania | Klatka skręcająca z 6 szpulami | 60-500 mm | 60-500 mm | 60-500 mm |
| Klatka skręcająca z 12 szpulami | 75-560 mm | 75-560 mm | ||
| Klatka skręcająca z 18 szpulami | 92-680 mm | |||
| Klatka skręcająca z 24 szpulami | 108-790 mm | |||
| Prędkość obrotowa | Klatka skręcająca z 6 szpulami | 258 obr./min | 258 obr./min | 258 obr./min |
| Klatka skręcająca z 12 szpulami | 236 obr./min | 236 obr./min | ||
| Klatka skręcająca z 18 szpulami | 202 obr./min | |||
| Klatka skręcająca z 24 szpulami | 176 obr./min | |||
| Napęd | Średnica koła napędowego | 1250 mm | 1600 mm | 2000 mm |
| Maksymalna siła ciągnienia | 8 T | 10 T | 15 T | |
| Szpula | PND630 | PND630 | PND630 | |
| Szpula odwijająca centralna | PND630 | PND630 | PND630 | |
| Szpula nawijająca | 1800 mm | 2500 mm | 2500 mm | |
| Maksymalna prędkość liniowa ciągnienia | 35 m/min | 40 m/min | 50 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm | |

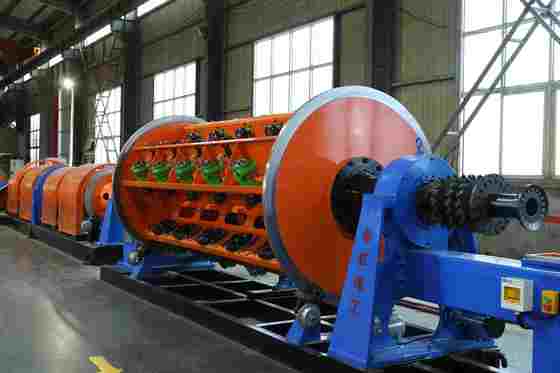

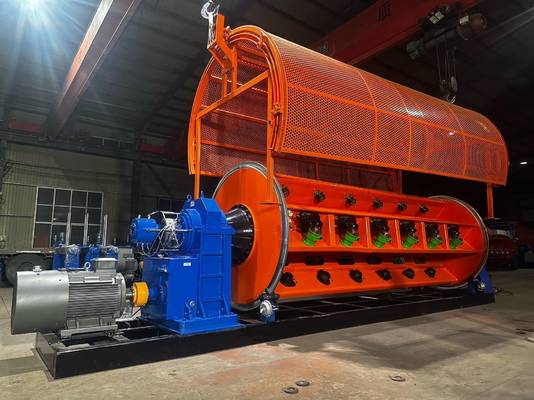

5.Zdjęcia
6.Zdjęcie opakowania
7.Nasza fabryka i wprowadzenie
Hebei Baohong Electrical Machinery Co., Ltd. została założona 1 sierpnia 2006 roku. Zlokalizowana w strefie przemysłowej gminy Shawa w mieście Hebei, która leży w trójkątnym centrum Pekinu, Tiencinu i Shijiazhuang, firma cieszy się dogodnym transportem i bogactwem zasobów żelaza i stali. Rozpoczynając od produkcji serii maszyn do skręcania, firma przeszła 18 lat rozwoju.
W pełni opierając się na przewagach talentów i sile technicznej, firma stale bada i rozwija nowe technologie i procesy, osiągając stabilny wzrost i stopniowo ewoluując w kompleksowy podmiot gospodarczy z zaawansowaną technologią produkcji, silną zdolnością produkcyjną i sieciami sprzedaży obejmującymi cały kraj i zagranicę.
Firma zajmuje obszar fabryczny o powierzchni 30 000 metrów kwadratowych, zatrudnia ponad 100 pracowników, w tym 12 inżynierów mechaników i elektryków, a jej sprzęt przetwórczy wynosi ponad 60 milionów juanów. Obecnie, dzięki wprowadzeniu wielkoskalowego sprzętu przetwórczego oraz badaniom, rozwojowi i ulepszaniu procesów, firma stała się jedynym producentem w Chinach, który produkuje jednostki serii maszyn do skręcania klatkowego JLK na linii montażowej.
